描述

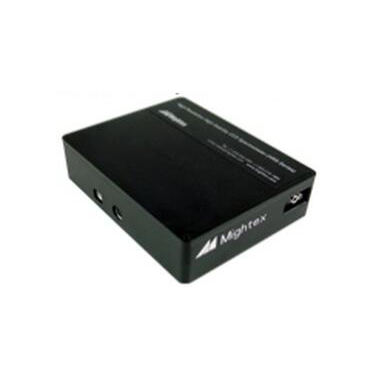

緊湊型CCD光譜儀被廣泛用于過程控制、環境監測及科學研究應用。Mightex的HRS系列緊湊型CCD光譜儀設有一個高分辨率100mm的車爾尼-特納(Czerny-Turner)光學平臺，再加上一臺東芝3648像素的CCD陣列探測器。優化的光路產生高光譜分辨率和光收集率。波長和振幅的穩定性往往是許多光譜應用的關鍵要求。HRS系列光譜儀的所有光學元件在不使用螺釘?shù)那闆r下直接安裝在單件基座上。一個封閉的箱形結構進一步提高了基座的剛性。獨有的安裝方法確保長時間和溫度變化情況下的高穩定性。
該光譜儀通過SMA連接口接受輸入信號。通常是用光纖跳線把光導入光譜儀。也可以直接通過輸入狹縫把光傳進來。輸入口是可替換的，這樣就可以使用不同的狹縫尺寸(或者無狹縫)。請注意在換過輸入口之后需要做波長校正。
使用16位DAC把CCD陣列的模擬信號轉換成數字信號。電子硬件還包括觸發輸入和四個可編程的數字I/O接口與其他設備(例如光源)連接。光譜儀通過USB2.0接口來控制，也通過它提供光譜儀所需的電源。
技術參數
輸入光纖接頭 SMA 905
輸入光纖直徑 0.22
像素數量 3648
像素尺寸 8x200
A/D 分辨率 16 位
積分時間 0.1 ～ 6,500 ms
幀頻 可高達138 fps
硬件增益 6-43 dB
GPIO 4 可編程用 I/Os
PC 接口 USB 2.0
觸發器/GPIO接口 DIN8
電功耗 300(5V時) mA
