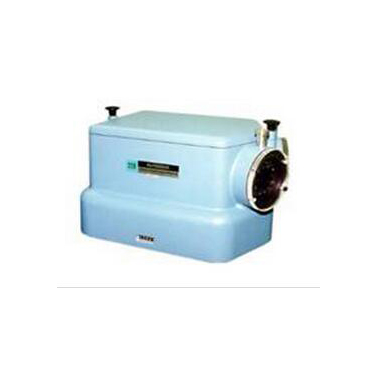

真空紫外光譜儀-218
- 產品品牌 Mcpherson
- 產品型號 218
- 產品描述 Model 218在真空紫外領域的光譜探測已經得到了廣泛的應用與認可。Model 218可用作掃描單色儀，也可以與CCD探測器配合使用。...
描述
Model 218在真空紫外領域的光譜探測已經得到了廣泛的應用與認可。當用在真空環境或者內部充氣體時，Model 218在紅外領域也有著廣泛的應用。全球范圍內已有數千臺這樣的單色儀應用在實驗室中。個性化的十字交叉型光路設計，使得光學系統的緊湊。Mcpherson的這項技術使得入射光和衍射光間的夾角較小。用戶可以受益于得到改進的光譜線形和分辨率。入射和出射狹縫間的44°的大夾角，也保證了足夠大的操作空間。
通過數字掃描控制器Model 789A-3，以及相關的軟件，可以控制光柵的掃描�，F(xiàn)有的使用同步驅動系統的儀器，也可以升級成由步進電機控制。通過安裝升級包，可以將舊型號218s升級到新的波長控制方式。
Model 218可用作掃描單色儀，也可以與CCD探測器配合使用。
Model 218 真空紫外單色儀
波長范圍從105nm到長波紅外
十字交叉型光路設計
嵌入式光柵設計技術
緊湊、輕量的鑄鋁結構
人性化設計，操作簡單
技術參數
焦距 300mm, 十字交叉型Czerny Turner 結構
入射和出射光束夾角 44°
f /# f/5.3
光柵尺寸 50 x 50mm
波長精度 +/-0.10 nm
波長重復性 +/- 0.005 nm (使用1200 G/mm光柵)
焦平面 寬度可達17mm
波長范圍 根據所選的光柵而定
