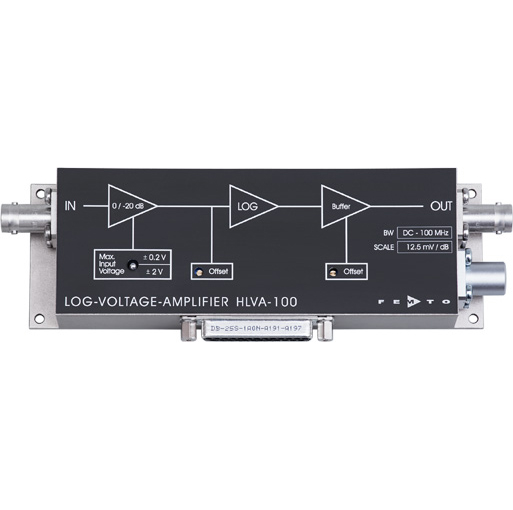

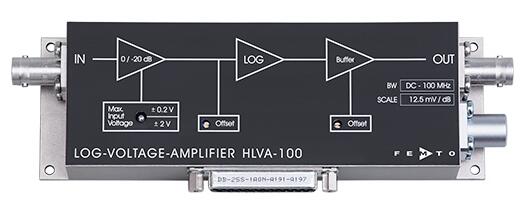

德國Femto對數電壓放大器HLVA-100

對數增益100 MHz-HLVA

特征

Ø  寬動態范圍高達80 dB

Ø  直流耦合輸入

Ø  可選的測量范圍為±20 μV至±200 mV和±200 μV至±2V。

Ø  5 ns上升/下降時間

Ø  2 nV /√Hz輸入噪聲

Ø  設備上的設置，可通過光耦合器遠程控制

Ø  集成自動零點校正

一般說明

該設備具有高達80 dB的寬動態范圍。由于采用直流耦合輸入，并且上升和下降時間僅為5 ns，因此HLVA-100適合于測量具有高動態特性的快速脈沖。
輸入噪聲僅為2 nV /√Hz。

偏移調整選項

Ø  可以使用以下3個設置選項：

Ø  使用設備上的微調電位器進行手動設置

Ø  遠程調節，控制電壓為±10V。

Ø  使用“基線校正環”進行自動零點校正

應用領域

Ø  激光雷達系統

Ø  信號壓縮

Ø  時間分辨脈沖和瞬態測量

Ø  質譜法

Ø  粒子檢測

模型	HLVA-100
測量范圍	從±20 μV至±200 mV和從±200   μV至±2 V
動態范圍	可切換的   類型。60 dB（用于精確的幅度測量）   最大80 dB（用于信號檢測）
縮放比例	12.5 mV / dB，250 mV /十倍（@ 50Ω負載）
線性度	±1 dB（對于脈沖寬度至少為20 ns的脈沖）
輸入電壓噪聲	2 nV /√Hz的
輸入電壓漂移	0.6 μV /℃
輸入輸出	50Ω，BNC
上升/下降時間	5 ns @ 40分貝
輸出電壓范圍	+50至+1075 mV（典型值）@ 50Ω負載   （如果在100 mV輸入電壓下將輸出設置為1 V）
輸出失調   電壓范圍	±500 mV，可通過失調微調器進行調節
基線校正	測量時間	30 μs（最小采樣脈沖寬度）
	基準保持下垂率	1 μV / s（典型值@ 25°C）
	回路截止頻率	1.5 kHz的
電源電壓	±15 V，+100 mA / -150 mA典型值，建議±200 mA
控制界面	光耦合器保護的數字輸入，兼容TTL / CMOS
數據表

偏移量可通過微調器和外部控制電壓調節。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。

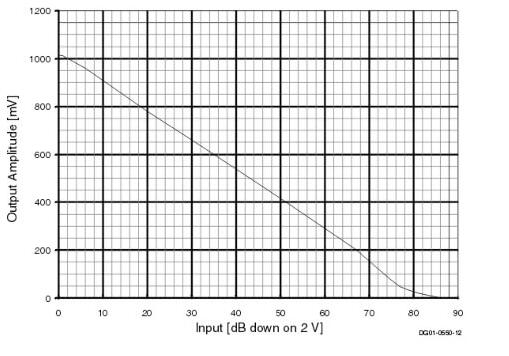

典型工作曲線
