HSA-X-S-1G4-SI GHZ光接收器系列HSPR-X和HSA-X-S 德國Femto

更新：2021/8/25 21:02:07 點擊：

產品品牌 FEMTO
產品型號 HSPR-X / HSA-X-S
產品描述 HSPR-X和HSA-X-S系列快光接收器將高質量的光電二極管與成功的FEMTO GHz放大器技術結合在一起...

PDF下載詢價申請樣品

產品介紹

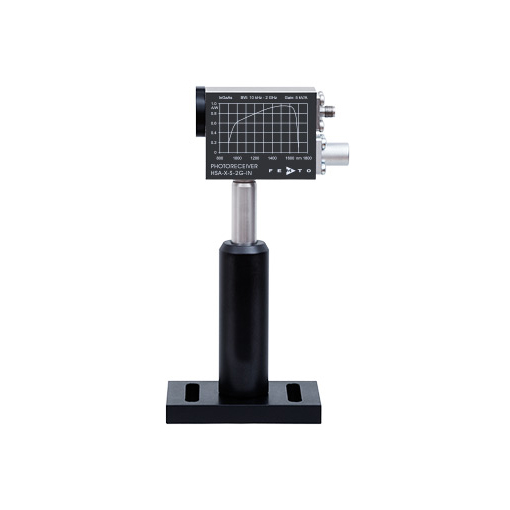

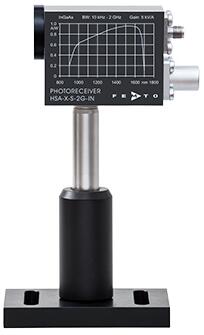

德國Femto GHZ光接收器系列HSPR-X和HSA-X-S

特征

Ø Si-PIN和InGaAs-PIN光電二極管

Ø 光譜范圍從320到1700 nm

Ø 寬帶，頻率范圍從10 kHz到2 GHz

Ø 最大轉換增益4.75 x 10³ V/W

Ø 最低NEP 11 pW/√Hz

GHZ技術

HSPR-X和HSA-X-S系列快光接收器將高質量的光電二極管與成功的FEMTO GHz放大器技術結合在一起。最大帶寬為2 GHz，對應的最小上升時間為180 ps。兩種帶有Si-PIN或InGaAs-PIN光電二極管的型號覆蓋320至1000 nm或900至1700 nm的光譜范圍。得益于極低噪聲的放大器設計，最小等效噪聲輸入功率（NEP）僅11 pW /√Hz，增益為5 x 10³ V/A.。這樣就可以使用GHz帶寬檢測μW范圍內的光信號。

應用領域

Ø 光譜學

Ø 快速脈沖和瞬態(tài)測量

Ø 光學觸發(fā)

Ø 示波器和快速A/D轉換器的光接收器（O/E轉換器）

模型	HSA-X-S-1G4-SI	HSPR-X-I-1G4-SI 倒置	HSA-X-S-2G-IN	HSPR-X-I-2G-IN 倒置
光電二極管	Ø0.4毫米Si-PIN	Ø0.4毫米Si-PIN	Ø0.1 mm InGaAs PIN	Ø0.1 mm InGaAs PIN
光譜范圍	320 ... 1000納米	320 ... 1000納米	900 ... 1700納米	900 ... 1700納米
帶寬（−3 dB）	10 kHz至1.4 GHz	10 kHz至1.4 GHz	10 kHz至2 GHz	10 kHz至2 GHz
上升/下降時間（10％-90％）	250 ps	250 ps	180 ps	180 ps
跨阻抗	5 x 10³ V/A	5 x 10³ V/A invertierend	5 x 10³ V/A	5 x 10³ V/A invertierend
轉化增強	2,55 x 10³ V/W (@ 760 nm)	2,55 x 10³ V/W (@ 760 nm)	4,75 x 10³ V/W (@ 1550 nm)	4,75 x 10³ V/W (@ 1550 nm)
NEP（@ 100 MHz）	32 pW/√Hz (@ 760 nm)	19 pW/√Hz (@ 760 nm)	16 pW/√Hz (@ 1550 nm)	11 pW/√Hz (@ 1550 nm)
輸出駐波比VSWR	2.5：1	1.4：1	2.5：1	1.4：1
輸出噪音	3.6 mV均方根	2.5 mV RMS	3.6 mV均方根	2.5 mV RMS
最大輸出電壓@ 50Ω	1.9 V PP	2.0 V PP	1.9 V PP	2.0 V PP
輸入選項	自由噴射（FS）或FC	自由噴射（FS）或FC	自由噴射（FS）或FC	自由噴射（FS）或FC
數據表
