產品描述

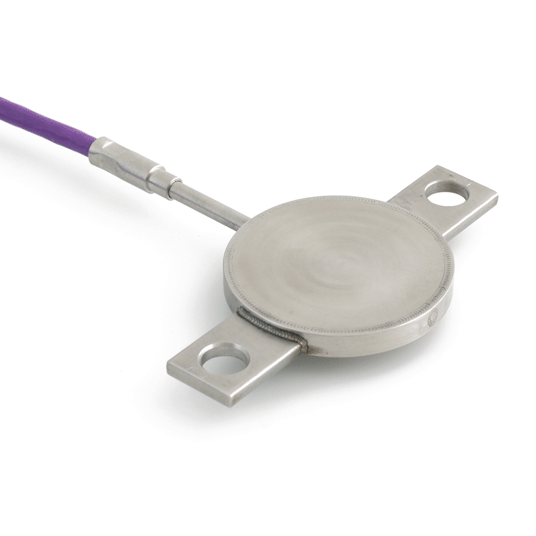

HF05可測量工業環境中的熱通量和表面溫度。傳感器采用全密封不銹鋼閥體和PTFE電纜。它可以承受相對極端的環境條件。
HF05測量通過其安裝對象的熱通量，單位為W / m 2，以及表面溫度（°C）。HF05中的傳感器是熱電堆和K型熱電偶。熱電堆和熱電偶是無源傳感器; 他們不需要電力。HF05內部的傳感器由完全密封的不銹鋼體保護。
HF05的典型應用是安裝在管道上或反應器夾套上的工業環境中的結垢研究。HF05還用于工業絕緣的性能評估。使用HF05容易。它可以直接連接到常用的數據記錄系統。通過將HF05輸出（小電壓）除以靈敏度來計算W / m 2中的熱通量。HF05在產品證書上提供靈敏度。
HF05 標準符合ASTM C1041-85（2007）使用熱通量傳感器的工業隔熱材料中熱通量的現場測量標準規范的要求。
校準
HF05校準可追溯至國際標準。工廠校準方法遵循ASTM C1130的推薦做法。
建議使用
Ø 工業熱通量測量
Ø 工業絕緣性能評估
選項
Ø 更長的電纜（指定總電纜長度，單位為m）
Ø HF05電纜端的連接器
Ø EC型式檢驗證書（ATEX）II 2 G EEx d IIC T6
Ø 帶有2個連接器的延長電纜，與電纜連接器和機箱連接器相匹配
Ø 帶內部接線的機箱連接器（接線顏色代碼與電纜顏色代碼相同）
產品規格
被測量 | Ø 熱通量，溫度 |
熱通量傳感器 | Ø 熱電堆 |
溫度感應器 | Ø K型熱電偶 |
熱通量校準的不確定性 | Ø ±10％（k = 2） |
校準可追溯性 | Ø 到SI單位 |
推薦的傳感器數量 | Ø 每個測量位置2個 |
IP防護等級 | Ø IP67 |
測量范圍 | Ø -6000至6000 W / m 2 |
靈敏度（標稱值） | Ø 15 x 10 -6 V /（W / m 2） |
額定工作溫度范圍 | Ø -30至+ 170 oC |
標準電纜長度 | Ø 3米 |
訂單代碼 | Ø HF05 /電纜長度m |
