描述

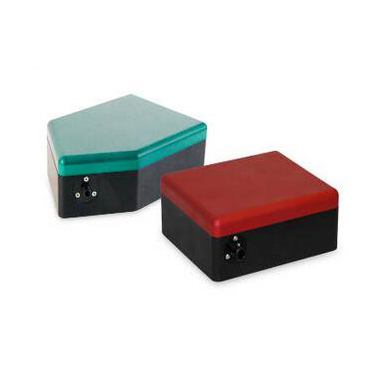

Stroker f/1.3 拉曼光譜儀是現在微型譜儀中光通量特別高的一款譜儀。設計的核心是采用了高效率的高密度體全息光柵（HD VPH），VPH光柵具有極大的衍射效率以及極低的雜散光。譜儀內部采用特殊定制的帶有防反射鍍膜的透鏡，以達到更高的成像質量以及透過率。光譜探測器件采用低噪聲的背感光硅陣列探測器。拉曼信號采用高NA值光纖 耦合至譜儀狹縫，由于譜儀的效率大幅提升，系統無需制冷型的探測器，即使采用低能量的激光激發在短的積分時間內也可以得到好的信噪比。
特點
高光通量小型拉曼光譜儀
良好的成像質量
高密度體全息光柵（HD VPG）
背感光硅CCD探測器
光纖或自由光輸入
OEM解決方案
技術參數
光路結構 透射式光譜儀
F／＃ f/1.3
狹縫尺寸 50um×2mm
檗數范圍 200-2000cm
波長范圍 800nm～940nm
分辨率 10cm－@50um 狹縫
激發波長 785nm
衍射光柵 HD 1624 l/mm 體全息光柵
峰值衍射效率 83%
數據接口 USB2.0
CCD Hamamatsu S10420-1006
有效像素 1024×64
有效區域 14.336×0.896mm
CCD量子效率 峰值78%，拉曼波段平均60%
CCD制冷 +15°C@室溫（1分鐘冷卻時間）
CCD溫度穩定性 +/-0.1°C
光譜采集速度 >200幀每秒
動態范圍 50,000:1
讀出噪聲 6電子
